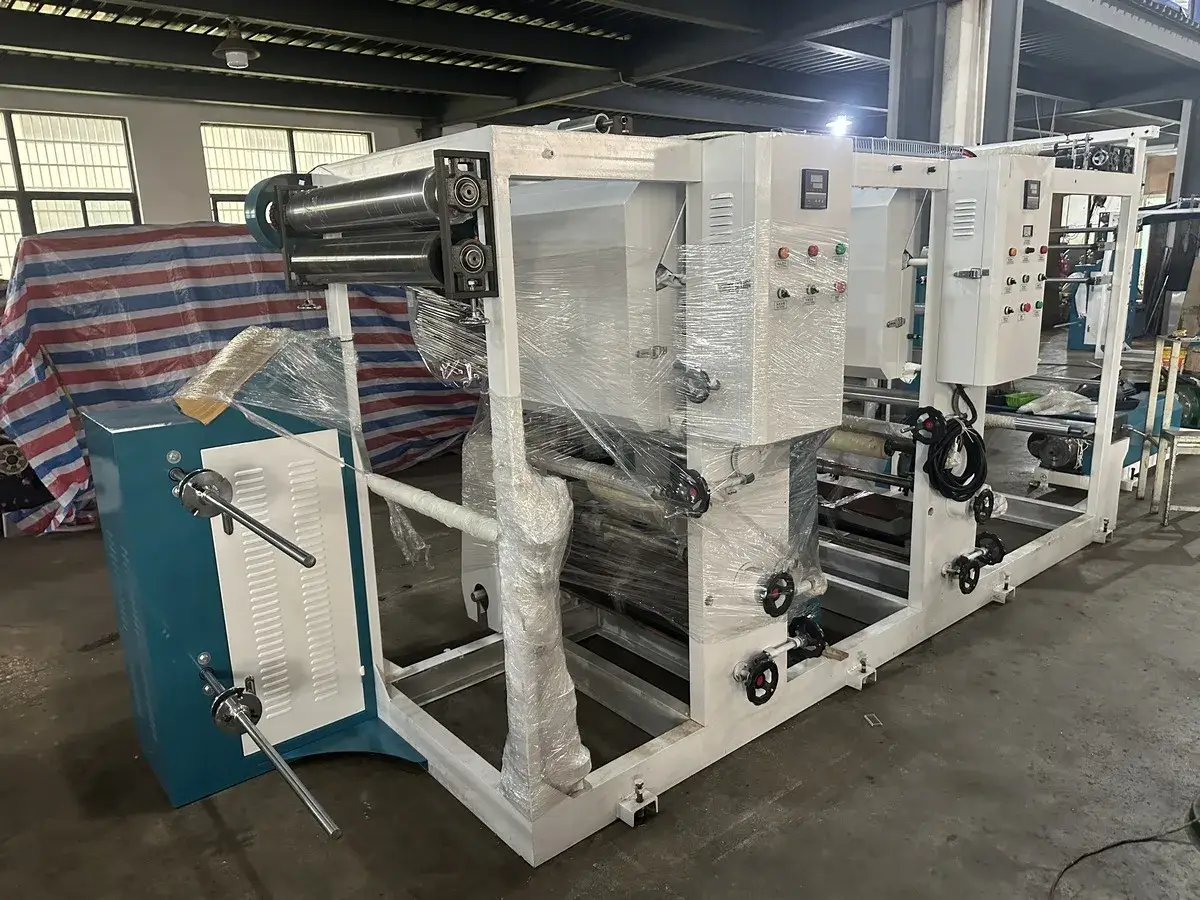

Impresora Huecograbado 2 colores

Impresora Huecograbado 2 colores

La impresora huecograbado de dos colores es un modelo eficiente desarrollado específicamente para producciones de corto alcance y ambientes de espacio limitado. Su diseño compacto integrado mejora significantemente la flexibilidad operacional y la eficiencia de configuraciones sin afectar la precisión en la tecnología de huecograbado.

La impresora es compatible con múltiples sustratos, incluyendo PET, BOPP, PE, CPP, y celofán. Su principal ventaja es su precisión longitudinal de ±0.10mm gracias al sistema de seguimiento automático de color, que junto al horno de circuito cerrado optimizado ofrecen resultados de calidad e impresiones amigables con el medio ambiente.

Solicita una Cotización
Parámetros Técnicos
Velocidad Mecánica Máx. 60 m/min
Velocidad de Impresión 10–60 m/min
(La velocidad real depende de las características del sustrato, diámetro del cilindro de grabado, propiedades de la tinta, y habilidades del operador)
Precisión de Registro Precisión Longitudinal Integral de ±0.10 mm (a través del sistema automático de seguimiento de color);
Precisión Horizontal of ±0.20 mm (ajuste manual)
Diámetro del Cilindro de Grabado Φ100 mm – Φ300 mm
Ancho Máx. del Cilindro de Grabado 650 mm
Especificaciones del Rodillo Guía Diámetro Φ60 mm, longitud 630 mm
Ancho Inteno del Equipo 880 mm
Potencia del Motor Inverter 2.2 kW
Potencia Total 12 kW
Estructura del Equipo Cuerpo en hierro fundido de alta calidad
Peso del Equipo Aprox. 2 toneladas
Dimensiones (L×W×H) 2000 × 2100 × 2200 mm
Color del Equipo Opcional
Tipo de Horno Horno especializado para intas con base de agua
Método de Secado Calefacción eléctrica
Ocilación de la Rasqueta ±5 mm
Sustratos y Especificaciones de Impresión
  • Colores de Impresión: 2 colores
  • Ancho Máx. de Impresión: 600 mm
  • Sustratos Compatibles:
    1. Celofán: 15–30 um
    2. PET: 12–60 um
    3. BOPP: 12–60 um
    4. CPP: 15–60 um
    5. PE: 20–80 um
Características
  • Estructura sin Eje: El equipo remplaza los ejes tradicionales manuales por sistemas de cilindros neumáticos, garantizando alta concentricidad y facilitando los cambios de cilindros de grabado.
  • Seguimiento de Color de Alta Precisión: Accionado por un motor de frecuencia vectorial y un sistema de seguimiento automático de 360 grados, mantiene margen de error longitudinal de ±0.10mm, incluso durante transiciones de velocidad.
  • Tintado y Secado de Grado Industrial: La rasqueta neumática con oscilación horizontal automática garantiza una distribución uniforme de la tinta y extiende la vida útil del cilindro de grabado. Cada unidad está equipada con un horno independiente cerrado de temperatura constante y abanicos centrífugos para rápido secado de la tinta.
  • Estructura Estable para Trabajo Pesado: Cuenta con un marco en hierro fundido de 60mm de grosor con peso total aproximado de 2 toneladas. El cuerpo del equipo es capaz de absorber la vibración y mantener la alineación durante operaciones de grandes cargas.
Componentes
Marco del Equipo
  • Estructura: Ensamblaje superior en hierro fundido. Marco con ancho de 400mm, altura de 1600mm, y grosor de 60mm. El material de protección de los rollos ofrece protección contra la oxidación de superficies y un balance de diámetro exterior de <5g. Ajuste de posicionamiento de izquierda/derecha con rodillos de aluminio instalados en esquinas.
  • Especificaciones: Rodillos de transición de Φ60mm × 630 mm.
  • Cojinetes: Cojinetes Harbin en caja reductora.
Sistema de Accionamiento
  • Estructura: Utiliza inversores vectoriales para el control de motores vectoriales. Una rueda sincrónica en el eje del motor acciona el eje de transmisión, lo que a su vez acciona cada caja reductora hasta el cilindro de grabado.
  • Especificaciones: Incluye un motor de frecuencia vectorial de 4kW y un inversor vectorial de 4kW.
  • Cojinetes: Cojinetes Harbin en caja de reductora.
Sección de Impresión
  • Estructura sin Eje
    1. Estructura: Cuenta con un formato de montaje sin eje que asegura el posicionamiento inicial uniforme del cilindro de grabado. El cilindro neumático jala el eje del cilindro de grabado mientras que el ajuste lateral manual es manejado a través del movimiento de tornillo.
    2. Especificaciones: Un cilindro de grabado de Φ80mm × 250 mm por grupo con cojinetes Harbin. Permite el uso de cilindros desde 200mm hasta 650mm y un diámetro de 100 a 280mm.
  • Unidad de Impresión
    1. Estructura: Sistema de cilindro doble con brazo oscilante.
    2. Especificaciones: Rollos de impresión en caucho de nitrilo (NBR) de Φ120 mm × 600 mm con dureza Shore de 75°–80°.
  • Rasqueta
    1. Estructura: Rasqueta con estructura ajustable de doble axial que permite el libre ajuste de altura y ángulo. La presión de la rasqueta es controlada a través de un sistema neumático doble, mientras que el movimiento lateral es accionado por un motor de engranaje helicoidal
    2. Características: Extiende el tiempo de vida útil del patrón en el cilindro de grabado y garantiza una limpieza uniforme de excesos de tinta para impresión. Posee una oscilación lateral de ±5 mm.
  • Sistema de Tintado
    1. Estructura: Las bandejas de tinta pueden ser elevadas o bajadas manualmente según el tamaño del rollo de grabado.
  • Sistema de Secado
    1. Estructura: Horno cerrado integrado con abanico centrífugo para soplado de aire y absorción de aire para precalentamiento. Los tubos de calefacción eléctrica están distribuidos en el orificio de aire de cada horno, con temperatura regulada por controladores inteligentes.
    2. Especificaciones: Un abanico centrífugo de 1.1kW por grupo; seis tubos de calefacción de 1kW por grupo; un controlador inteligente de temperatura por grupo. Potencia total por sistema de secado de 6kW.
